浩辰CAD暖通最新版 v2024.0401正式版

浩辰CAD暖通是一个十分专业的CAD工具，专门用来制作建筑的暖通CAD(供暖，通风，空气调节等)图纸，为建筑领域的设计带来了极大的方便。软件界面拥有丰富的工具栏快捷方式，借助于这些快捷工具就可以完成绝大部分的设计。有需要的朋友快来下载使用吧。

浩辰CAD暖通使用方法

浩辰CAD暖通软件如何修改法兰出头量

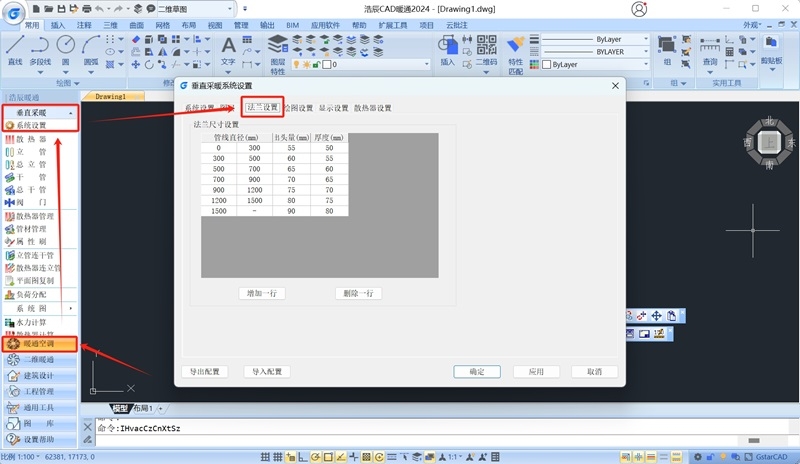

在暖通工具箱中点击【暖通空调】—【垂直采暖】—【系统设置】，在出现的窗口中点击【法兰设置】选项，可以修改法兰的出头量。

浩辰CAD暖通软件中如何才能让墙体填充显示为详图填充图案

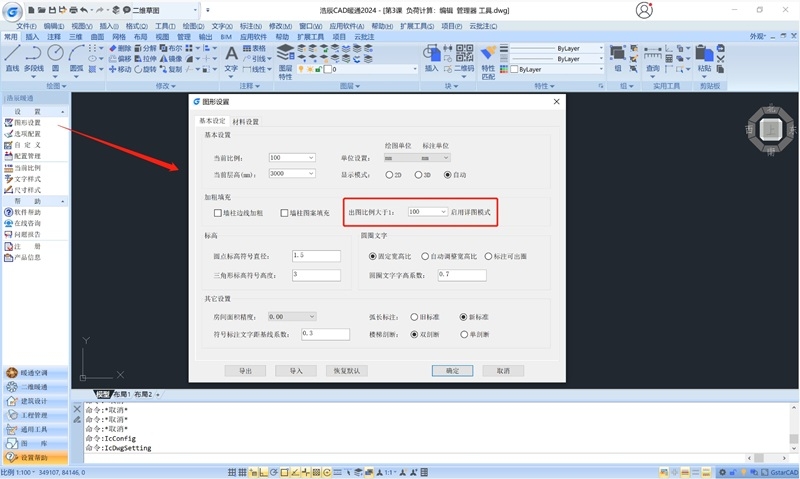

浩辰CAD暖通软件中墙体填充“共分为标准”和“详图”两个填充级别，按不同当前比例设定不同的图案和加粗线宽，可以点击浩辰暖通工具箱-图形设置，在基本设定-加粗填充选项中，通过修改设定按详图比例填充的界限参数来决定，例如较小 (如1:100)时采用实心填充的方法，在比例较大 (如1:50)时采用图案填充的方法，有效地满足了施工图中不同图纸类型填充与加粗详细程度不同的要求。

浩辰CAD暖通软件如何关闭其他图层

浩辰暖通软件中可以有两种方法关闭图纸中的其他图层

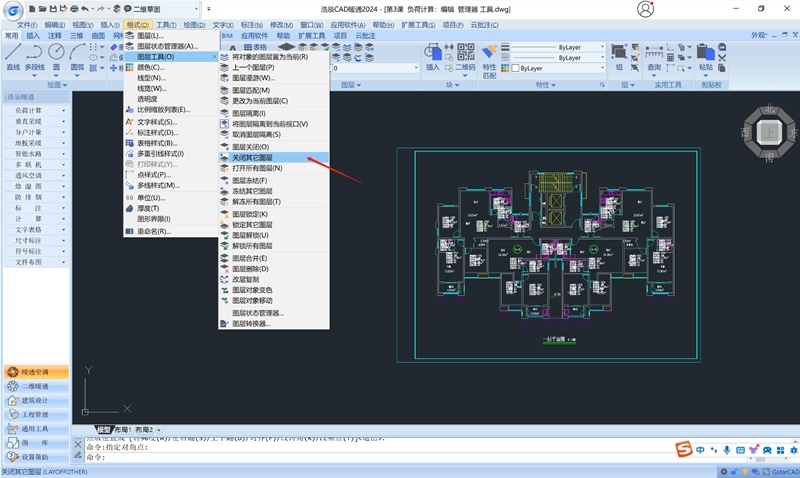

1、点击浩辰CAD暖通软件的菜单栏--格式-图层工具-关闭其他图层功能，选择需要保留的图层确定即可。

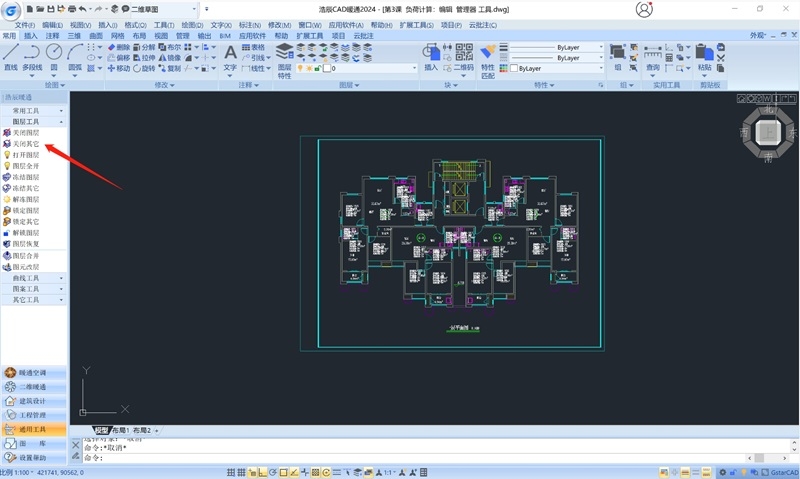

2、点击浩辰CAD暖通软件工具箱-通用工具-图层工具-关闭其他，选择需要保留的图层确定即可。

浩辰CAD暖通软件功能

1.负荷计算

对房间进行自动搜索、智能过滤，全面识别房间形状、墙体、门、窗等图形信息，完全实现了负荷计算参数的“零输入”。

2.空调水系统

实现自由的管路系统设计和图形库扩充，设备与管线系统的自定义连接，标注信息与图形信息的实时联动等。

3.空调风系统

既能便捷的绘制二维施工图，还可以将二维图形零损失转换为三维效果图。

4.多联机系统

完全开放的设备、阀门数据库，用户机能将任意厂商的设备录入数据库，同时支持高级设置的本地化设计。

5.散热器系统

不仅实现平面图到系统的自动生成、实时预览，还提供强大的系统图编辑功能，任意散热器形式的替换、立管的整体移动等功能。

6.地板盘管系统

实时显示系统长度和盘管面积，可自由指定盘管出口位置，编辑功能与标注信息的数据联动，成倍提高设计效率。

7.焓湿图

根据大气压力的不同，精准的分析空气状态点、空气处理过程，获取所需中央空调设备的最优参数。

8.水力系统重力因素分析

在水系统中引入重力循环附加作用力进行影响分析，模拟不同楼层的设备温降，保证系统平衡分析结果与实际状态吻合。

9.规范限值审查

严格的遵循国家公共建筑节能设计标准，自动计算所有结构部位的实际数据，搜索分析协助设计师完成大量的数据查找。

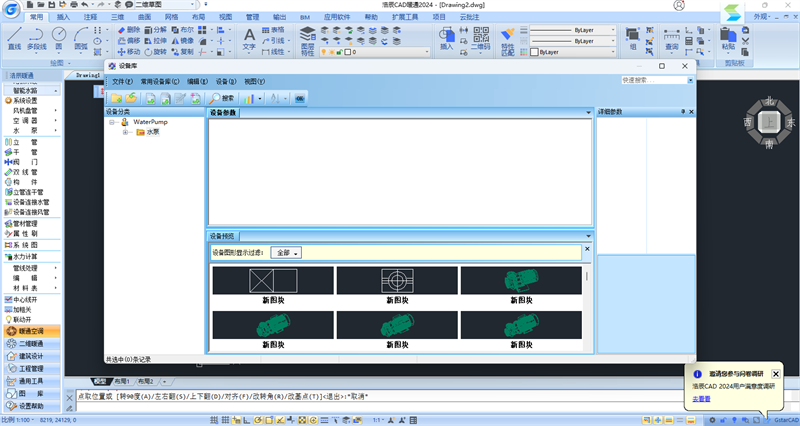

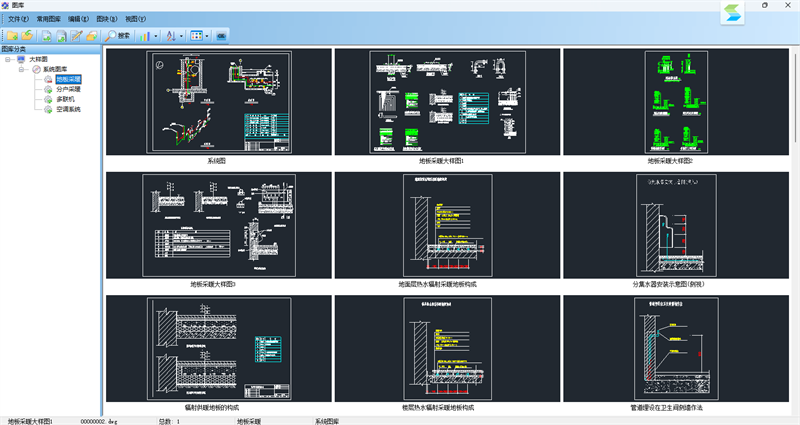

10.设备图库

设备图库提供了大量暖通专业的三维图形，支持用户本地图形的自由扩充，实现了图形数据库的导入导出，实时共享图形库。

11.防排烟计算

防排烟计算是专门针对建筑防排烟设计开发的一款计算工具，方便设计人员管理、计算工程中各类防排烟系统。包括机械防烟系统、机械排烟系统、自然排烟系统计算。

浩辰CAD暖通软件特色

唯一收录于《实用供热空调设计手册》的计算软件

与时俱进，严格按照行业规范和设计手册编制

二、三维同步生成，管道构建智能匹配和智能联动

贯穿整个设计流程的数据智能同步，全部设计参数无需人为干预

灵活开放的数据库，包含全计算参数数据库、图形数据库

智能化的水力计算，方便快捷的布置方式，二维与三维完美结合

相关问题解答

浩辰CAD暖通软件负荷计算有自动备份功能吗

浩辰CAD暖通软件中负荷计算有自动备份功能，打开暖通软件工具箱-暖通空间-负荷计算，点击计算中的工具-系统选项-使用习惯，在下方则有自动保存选项。

浩辰CAD暖通软件打开图纸没有文档名称怎么办

方法一：在命令行中输入【OPTIONS】，回车确认，在弹出的对话框中，点击“显示”选项，勾选“窗口元素”下的【显示文件选项卡】即可。

方法二：可以点击浩辰CAD暖通软件，点击暖通工具箱-设置帮助-自定义功能，在文档标签功能中进行选择即可。

浩辰CAD暖通软件中如何在水力计算中修改管材

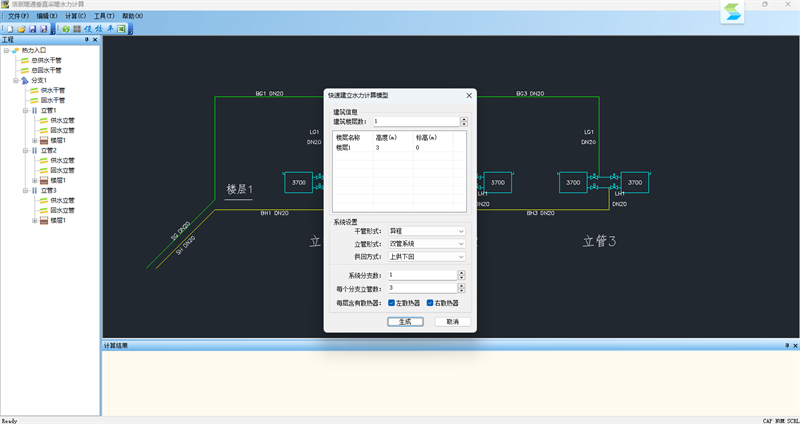

打开浩辰CAD暖通软件后，在暖通工具箱中点击【暖通空调】—【计算】中的【垂直采暖水力计算】功能，在【浩辰暖通垂直采暖水力计算】界面中选择需要修改管材的管道，点击后在下方的计算结果中可以对管材进行修改。详见下图。

浩辰CAD暖通软件如何将风管进行批量编辑

打开浩辰CAD暖通软件后，在暖通工具箱中点击【暖通空调】—【通风空调】—【编辑】—【风管编辑】功能，可以对单个风管进行选择，也可以框选风管，对风管进行批量编辑。

浩辰CAD暖通软件如何锁定刻度盘角度

打开浩辰CAD暖通软件后，在暖通工具箱中点击【暖通空调】—【垂直采暖】—【系统设置】，在出现的窗口中点击【绘图设置】选项，在左下角可以勾选“使用刻度盘锁定角度”，同时，角度间隔可以在选项框中选择，也可以进行自定义。
